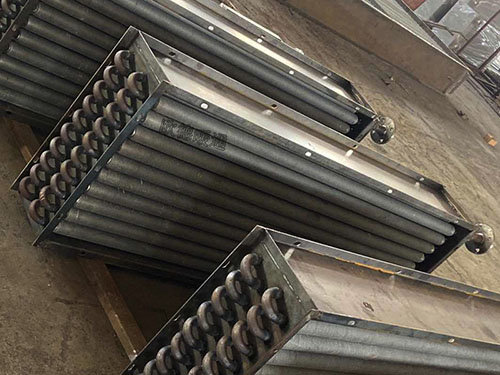

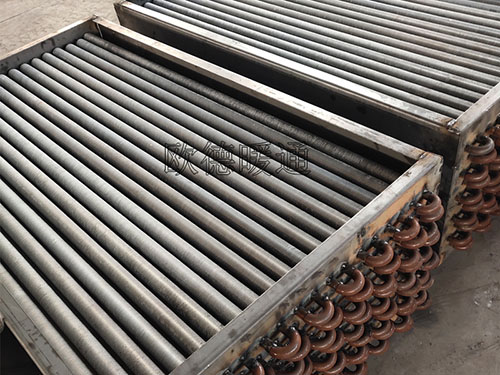

鋼鋁復合翅片管散熱器概述

  1．鋼鋁復合翅片管散熱器采用工藝先進，傳熱性能高的無縫鋼管軋鋁翅片制成，由鋼制多孔板框架支撐鋼鋁

       復合散熱翅片管組成；

  2．鋼鋁復合翅片管散熱器廣泛應用于空氣加熱、冷卻及余熱回收等大中型換熱器系統中；

  3．翅片管散熱器熱交換中的工作介質：蒸汽（≤1.0MPa）、熱水（≤130℃）；

  4．鋼鋁復合翅片管散熱器型號規格表示說明：ZGL①×②-③

①、 ②—分別為散熱器長，寬尺寸分米化整

③—表示散熱管的排數

鋼鋁復合翅片管散熱器結構特征

 1．鋼鋁復合翅片管散熱器采用鋼制雙回路(二排)、或多回路(四排、六排)結構，翅片管采用鋼鋁冷軋復合

      成型工藝，基管Ф18*2mm，片高10mm,片厚0.3mm，片距3mm，承壓高，耐腐蝕；

 2．翅片管式換熱器的散熱排管全叉排排列，并用單獨彎頭管連接；

 3．鋼鋁復合翅片管散熱器熱交換性能良好，可替代鋼制翅片管散熱器使用；

 4．散熱管特性：

      散熱面積：0.64m?/m

      肋化系數：14.56

      肋通系數：15.8

      凈面比：0.53
